典型應用

  • 單端光器件測試

    針對電光調製器、直接調製激光器等電光器件的S11參數和S21參數測試，利用多窗口顯示可快速獲取測試對象的各頻點反射和傳輸特性；針對光電探測器、ROSA、TIA集成組件等光電器件的S22參數和S21參數測試，利用光標功能可快速分析3dB帶寬，評估器件的頻響特性；針對光纖濾波器等光光器件的S21參數測試，可快速實現損耗、平坦度等指標的測量。

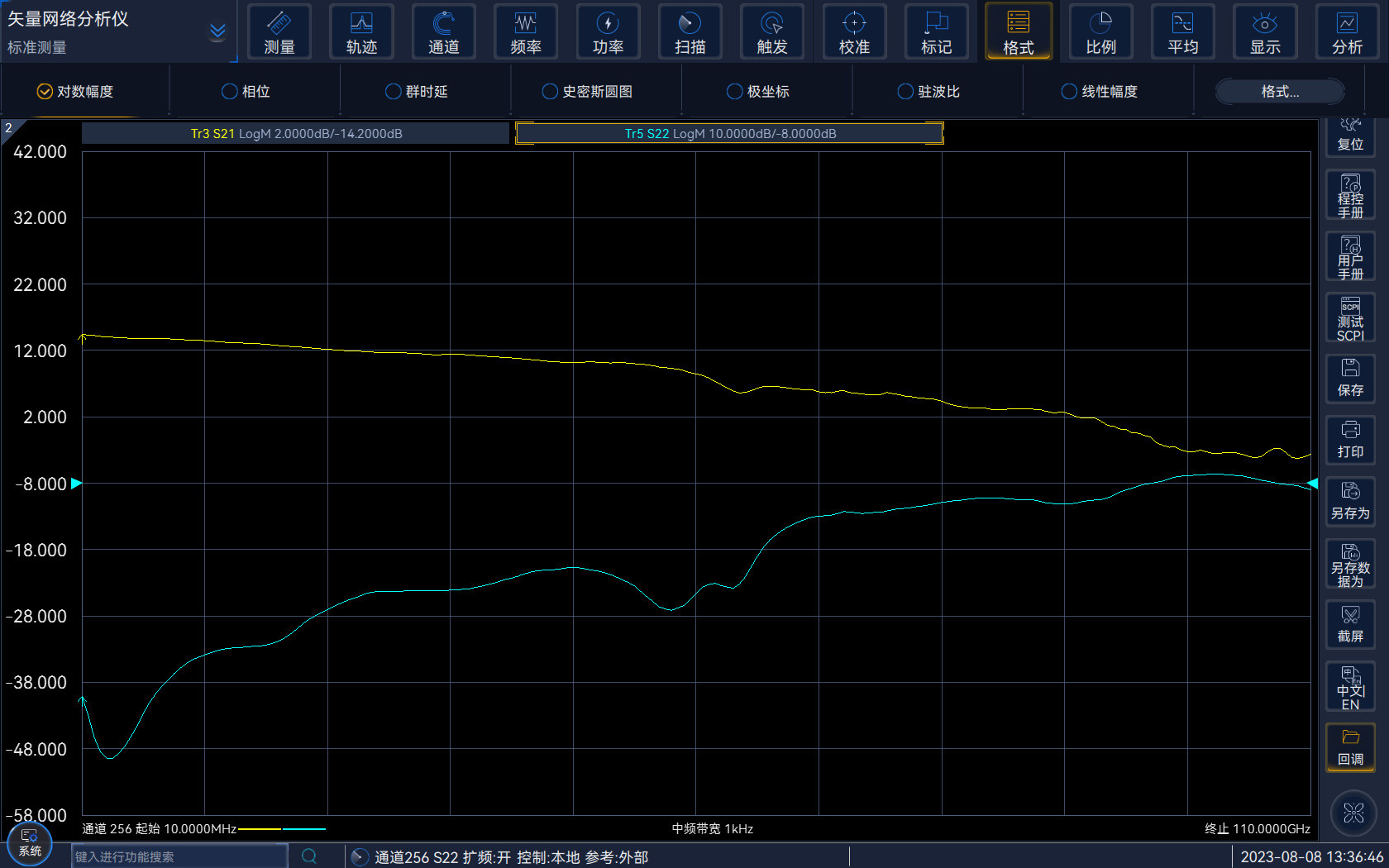

                                            幅頻特性測試

    利用儀器提供的多種顯示模式,可實現相位、群時延等信息的顯示，可快速實現相頻特性等指標的測量。


                                              相頻特性測試

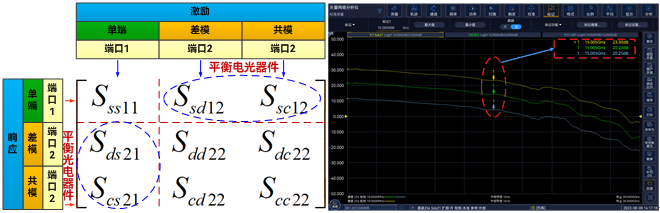

  • 平衡光器件測試

    光波元件分析儀通過配置四端口機型，實現平衡光發射或光接收器件對差分增益和共模抑製參數的測試需求，更加貼合現有和未來高速光纖通信領域中多端口參數的測量場合。


  • 光芯片在片測試

    6433P光波元件分析儀搭配探針台及高頻探針，可實現電光/光電芯片的頻響參數的測試。


  • 自動化測試

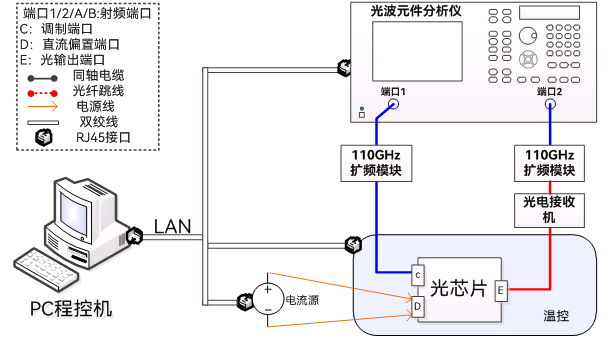

    6433P光波元件分析儀提供標準的SCPI程控指令集，方便用戶進行遠程控製。通過網口，隻需完成設備的互聯，發送命令即可實現一體化的自動測試方案，方便用戶將光波元件分析儀與溫控、數字源表及被測件等共同搭建光芯片測試係統。


產品配置

  • 第一步:

    主機型號

    * 請先配置主機型號

  • 第二步:

    硬件選件

    * 請先配置硬件選件

  • 第三步:

    軟件選件

    * 請先配置軟件選件
