產品綜述

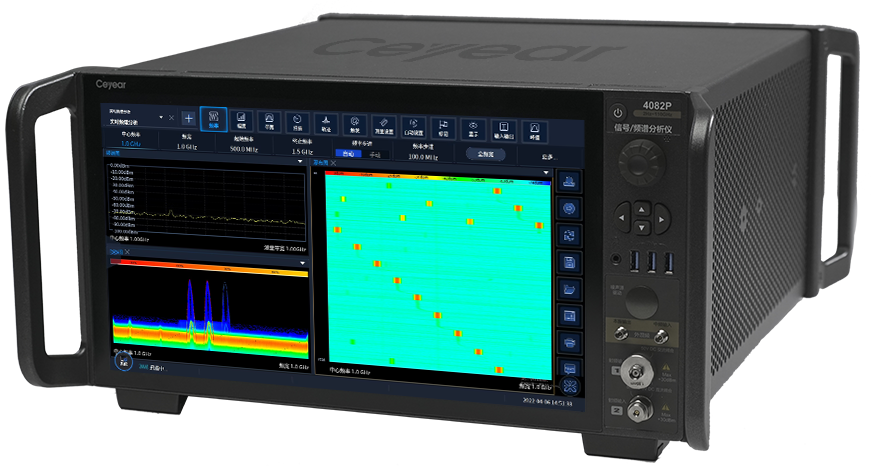

Ceyear 4082係列信號/頻譜分析儀是電科8x8x在线免费视频全新旗艦級產品。
它在顯示平均（jun1）噪聲電平、相位噪聲、互調抑製、動態範圍、幅度精度和測試速度等方麵具備極佳的射頻性能。具備強大的頻譜分析、符合標準的功率測量套件、I/Q分析、瞬態分析、脈衝信號分析、實時頻譜分析、模擬調製分析、矢量信號分析等多種測量功能。
良好的擴展能力，可通過多種數字和模擬輸出接口構建測試係統或進行二次開發。高達4GHz的分析帶寬，配合相應的軟件分析選件，滿足您在移動通信、衛星通信、物聯網、半導體等領域信號及設備測試時的嚴苛需求。
功能特點
-
卓越的射頻與接收性能

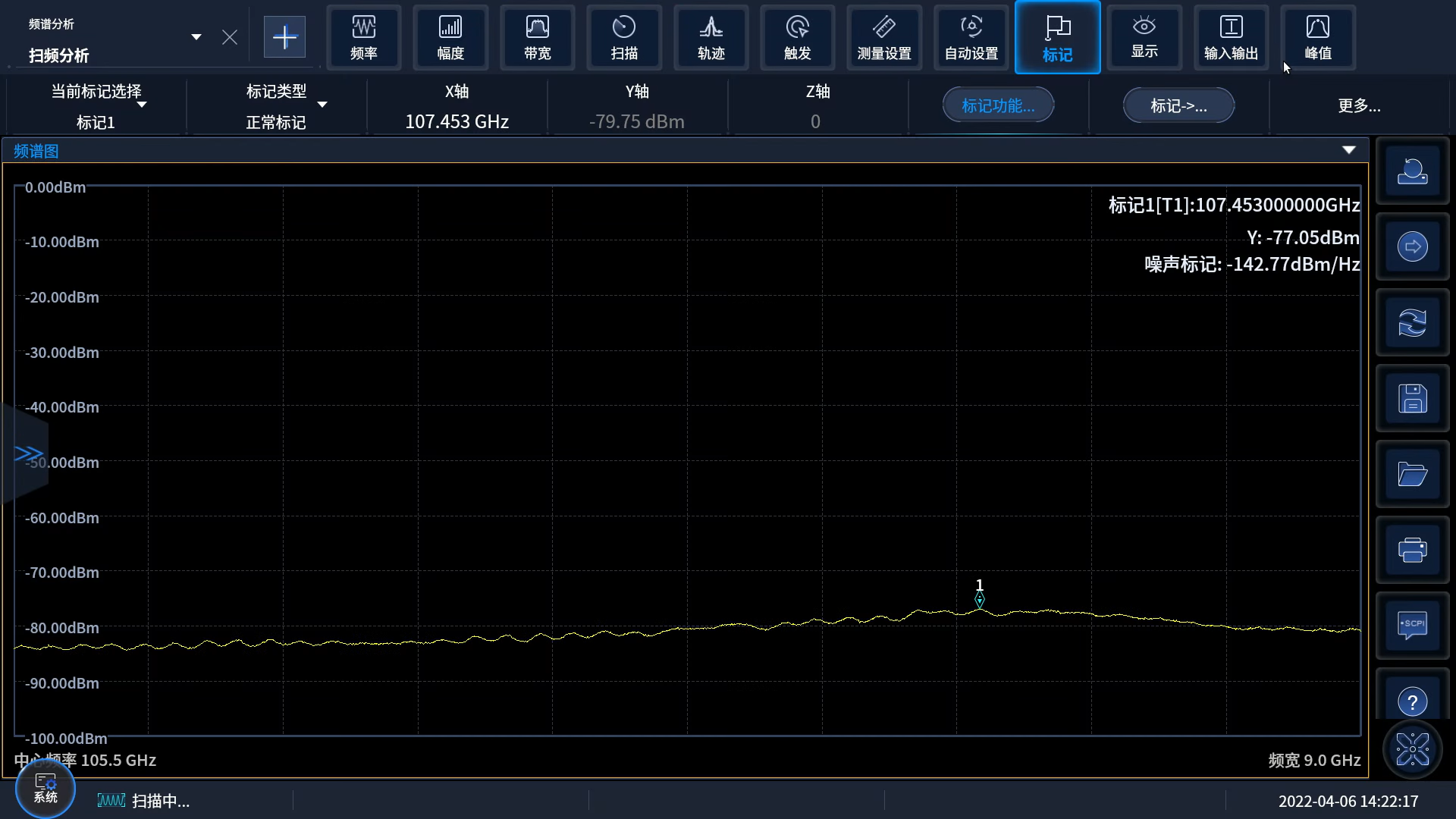

Ceyear 4082係列信號/頻譜分析儀在顯示平均噪聲電平、相位噪聲、互調抑製、動態範圍、幅度精度和測試速度等方麵具備極佳的射頻性能。4082頻率測量範圍覆蓋2Hz～110GHz，110GHz全頻段配置預選器，可對鏡像和幹擾有效抑製。4082具有極低的顯示平均噪聲電平，1GHz處顯示平均（jun1）噪聲電平為-154dBm/Hz，配置前置放大器後可達-164dBm/Hz，打開噪聲抵消功能可達-172 dBm/Hz。（以上均為典型值）110GHz處顯示平均噪聲電平可達-140dBm/Hz。4082還具有極佳的相位噪聲性能，在1GHz載波，1kHz頻偏，相位噪聲優於-125dBc/Hz@1kHz，-135dBc/Hz@10kHz（典型值），可滿足用戶在通信信號測量中的極限要求。
-
高達4GHz分析帶寬
Ceyear 4082係列信號/頻譜分析儀提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz/4GHz共8種帶寬配置選擇，滿足寬帶5G NR、WLAN等不同測試應用場景使用需求；提供1.2GHz帶寬的實時頻譜分析，100%截獲概率（POI）信號最短持續時間優於0.53μs，可用於脈衝信號、毛刺信號、間歇性信號等各種瞬態突發信號的捕獲測量。
-
全麵的頻譜分析能力

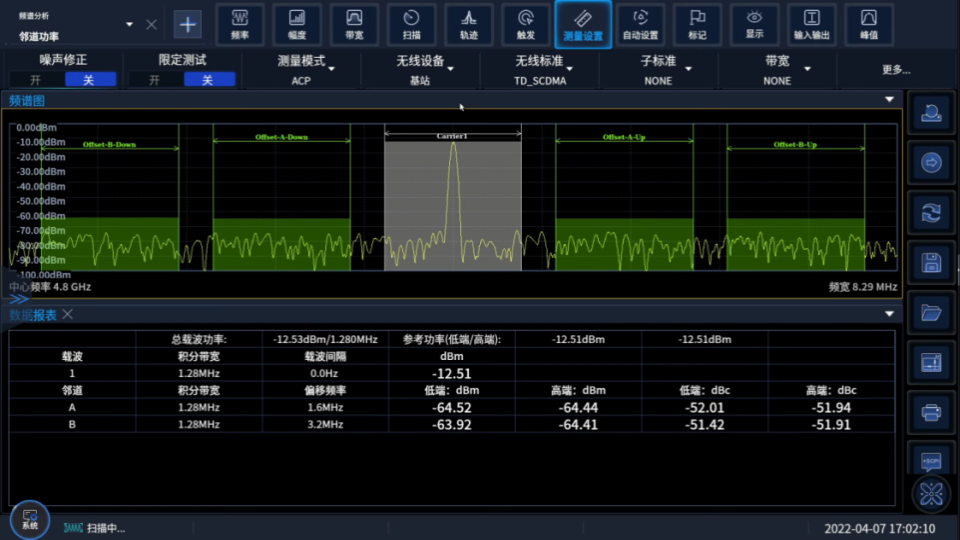

Ceyear 4082係列信號/頻譜分析儀支持掃頻和FFT兩種掃描類型，掃描點數在101～120001之間任意可選，最長掃描時間16000s，零頻寬最短掃描時間1us；支持6條軌跡配置、6種檢波方式、3種平均類型，具有噪聲標記、帶寬功率、功率譜密度等豐富的標記測量功能，並支持軌跡統計、軌跡自動保存和調用等；支持曆史軌跡的瀑布圖顯示，可保存10000幀的瀑布圖軌跡，清晰展現信號頻譜變化規律；具備占用帶寬、鄰/信道功率、功率統計、突發功率、諧波失真、三階交調、雜散發射、頻譜發射模板等一鍵功能，可提供更全麵、細致的分析結果。
-
豐富的無線通信信號分析功能

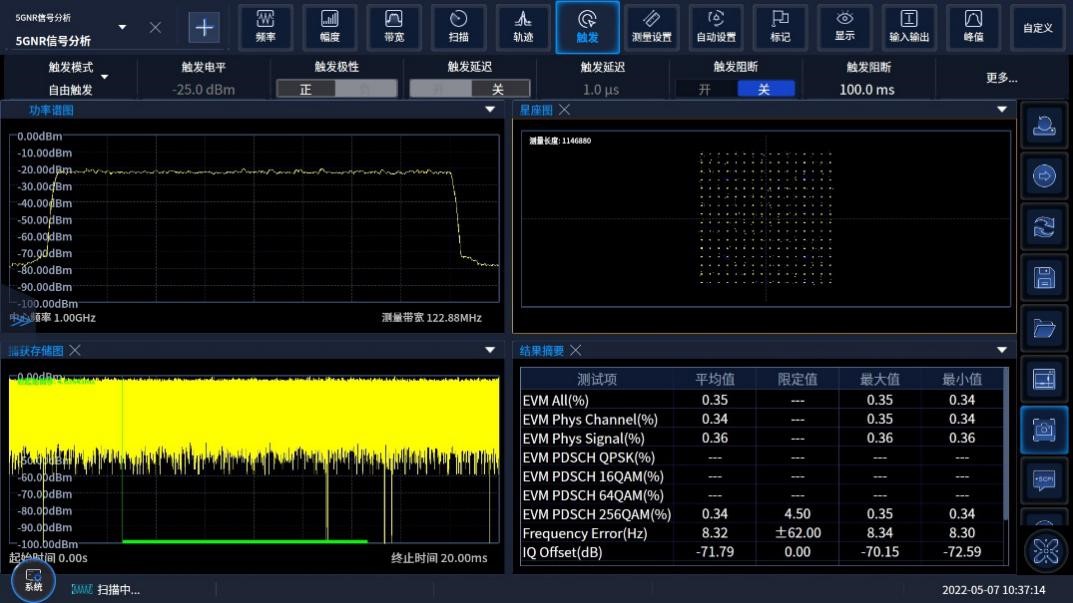

Ceyear 4082係列信號/頻譜分析儀5G NR測量功能可對3GPP Rel 15和Rel 16版本的5G NR上行和下行信號進行帶內解調分析，支持FDD、TDD兩種雙工模式，支持QPSK到256QAM調製格式，支持Test Model和自定義參數設置，支持提供不同信道和信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，具備星座圖、誤差總結表、資源分配等多種顯示圖譜；在帶外測量方麵，4082能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比（ACLR）、頻譜發射模板（SEM）等測量。搭配Ceyear專用的協議分析軟件，可對LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信號進行帶內調製分析，提供EVM、星座圖、頻率誤差等多種測量結果。
-
強大的射頻測試功能

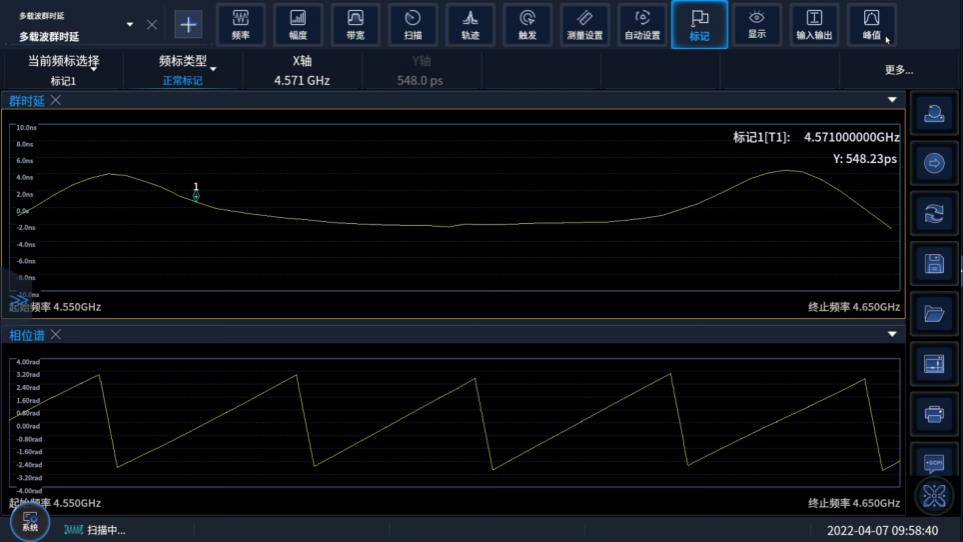

Ceyear 4082 係列信號/頻譜分析儀具備高性能的射頻測試功能，能夠快速測量變頻器、轉發器等組件的絕對群時延和相對群時延，測量被測設備的頻率響應，並顯示幅度、相位、群時延與頻率的關係；可以方便直觀地進行寬帶係統噪聲功率比的測量，從而幫助衡量當多個信道被占用時，閑置信道受影響的程度，可用於有效載荷、係統、組件等研發、生產過程的測試。
-
超大觸摸屏，操控更便捷

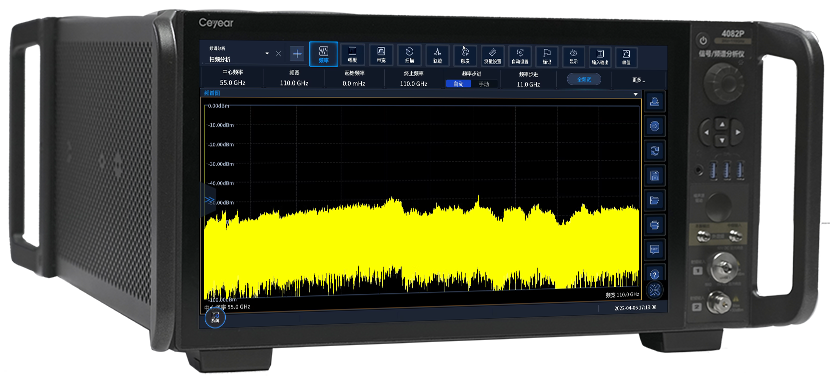

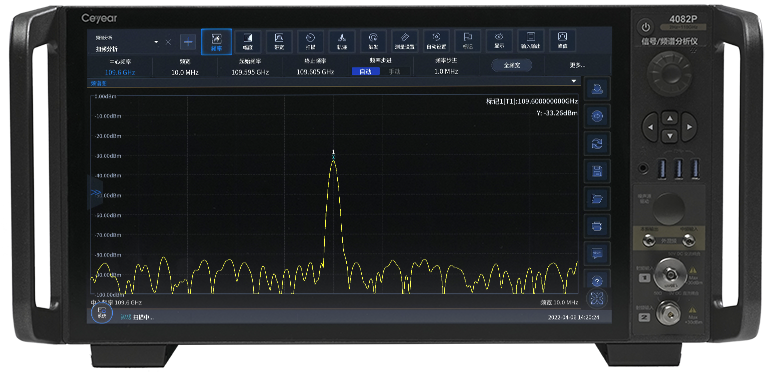

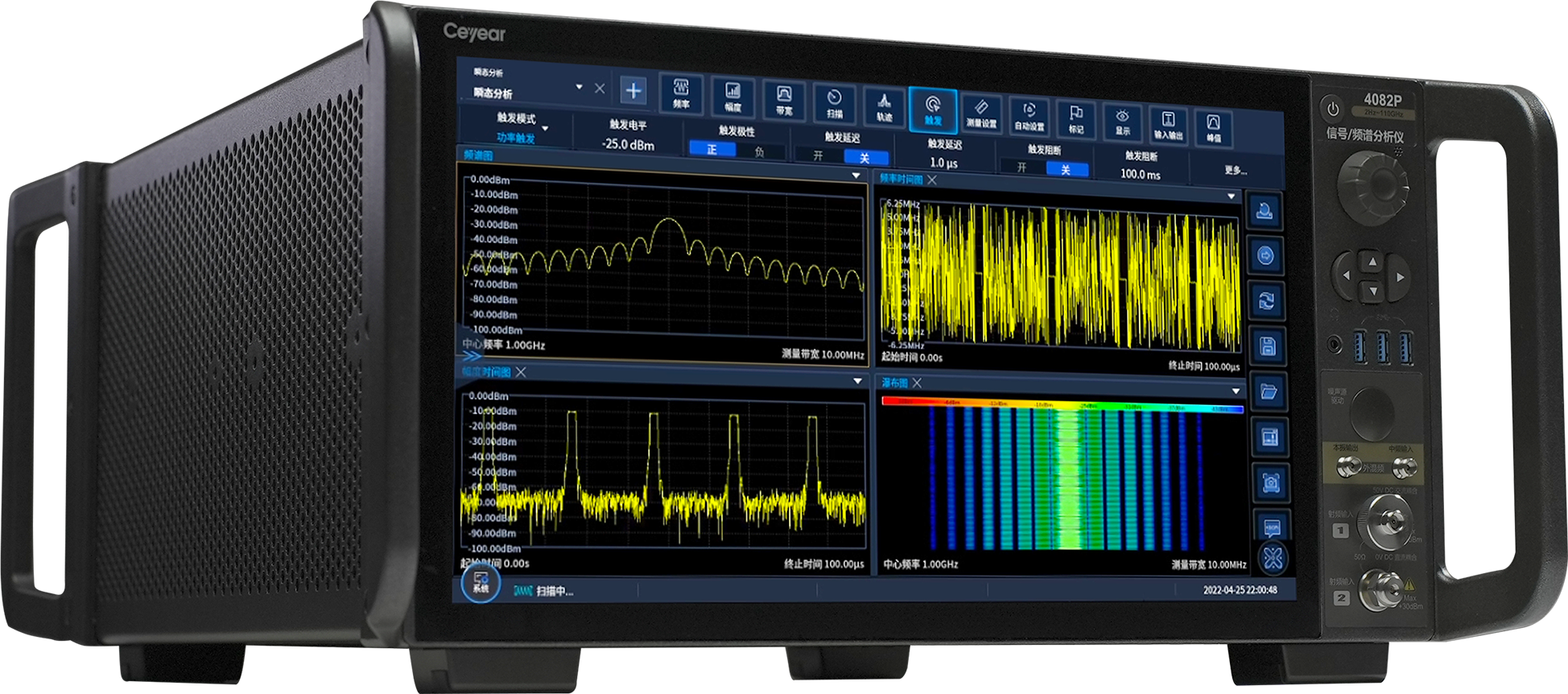

Ceyear 4082係列信號/頻譜分析儀硬件配置全麵提升，采用高性能處理器和超大觸摸屏，儀器操作更便捷。4082采用i7處理器，16G內存，運行更流暢，保證長時間測試的高效運行；4082配置15.6英寸超大觸摸屏，多種測量結果一覽無餘，支持多點觸控，操作簡潔高效。支持界麵區域布局動態調整和自定義菜單。多測量模式並行運行與顯示，模式切換方便靈活。
-
多種前瞻性接口配置

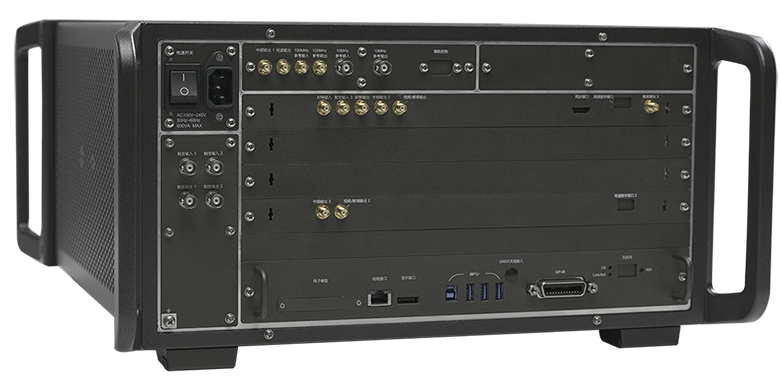

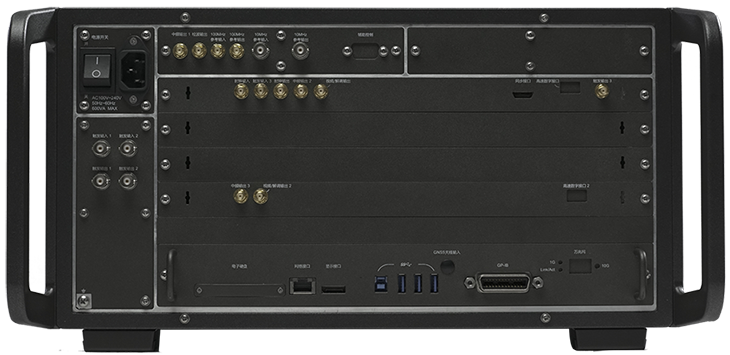

Ceyear 4082係列信號/頻譜分析儀提供豐富的輸入輸出接口，包括參考頻率輸入輸出、觸發輸入輸出、中頻輸出等，支持AC/DC兩種耦合方式（射頻輸入1）；4082前瞻性地配置了USB3.0控製接口，萬兆網接口、2GHz帶寬的IQ數據流接口等，可提供更高帶寬、更快速率、更加穩定的數據傳輸，應對各種數字化轉型挑戰。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
