產品綜述

78110A雷達信號模擬軟件(簡稱雷達信號模擬軟件)主要用於模擬產生雷達發射信號和目標回波信號，軟件將編譯生成的雷達信號任意波數據下載到信號發生器中，主要是1466-V矢量信號發生器，可實現雷達信號模擬產生。軟件可模擬產生雷達脈衝信號，可實現複雜脈衝包絡和脈內調製，具有重頻參差、抖動、滑變模擬功能。同時，軟件可實現雷達目標回波信號模擬，最大可同時模擬64個目標的回波信號，支持5種雷達天線掃描方式，支持脈內複雜多調製信號和多雷達同時到達脈衝信號模擬。雷達信號模擬軟件可用於接收機測試和複雜電磁環境模擬，最大化模擬真實雷達信號環境。

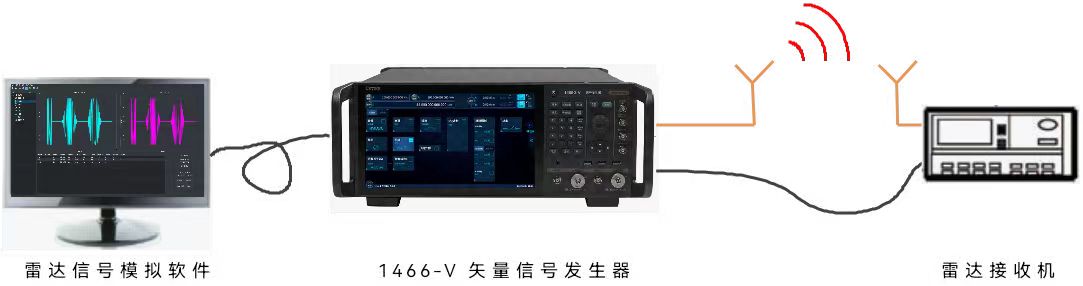

雷達信號模擬測試解決方案主要由雷達信號模擬軟件和8x8x在线免费视频科技旗下的信號發生類儀器產品組成，利用該係統用戶可以方便快捷的進行雷達接收機測試。用戶根據需求進行軟件參數設置，完成編譯後將數據下載至儀器中進行數模轉換，並進行射頻輸出。在圖1所示的雷達接收機測試係統中，1466-V矢量信號發生器將信號模擬軟件產生的基帶信號進行上變頻，再通過空饋或線饋的方式輸出到雷達接收機中。用戶利用雷達信號模擬軟件可從信號的角度出發，對信號參數進行具體設置，產生具有某些典型特征的脈衝信號，從而驗證雷達接收機檢測和識別功能。

圖1 雷達信號模擬測試解決方案

軟件特色

雷達發射信號、目標回波信號及雜波噪聲幹擾信號模擬功能；
複雜脈衝包絡、脈衝重頻信號模擬功能；
複雜脈內調製信號模擬功能；
脈內多調製及同時到達多脈衝信號模擬功能；
支持模擬多種天線掃描方式，並可自定義設置天線方向圖。

功能特點

軟件數據產生流程

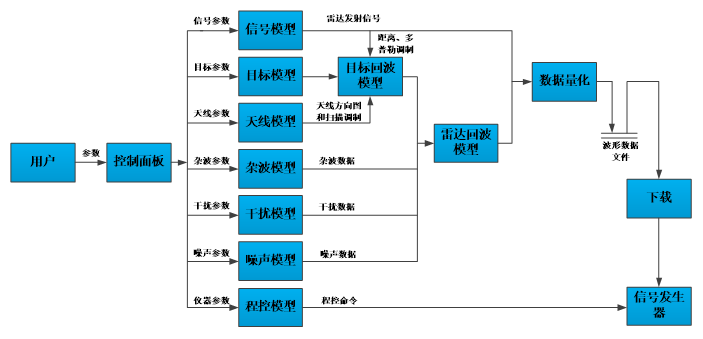

雷達信號模擬軟件內部數據產生流程如圖所示。雷達信號模擬軟件提供友好的參數設置和預覽界麵，用戶可根據需求方便快捷的設置相關參數。軟件對設置好的數據集合進行解析，進而編譯產生指定類型和參數的雷達信號，並以文件形式存放於係統存儲空間，以待用戶提取調用。此外，軟件也可直接對產生的波形數據通過LAN通信傳輸至信號發生器，實現射頻輸出。
脈衝庫

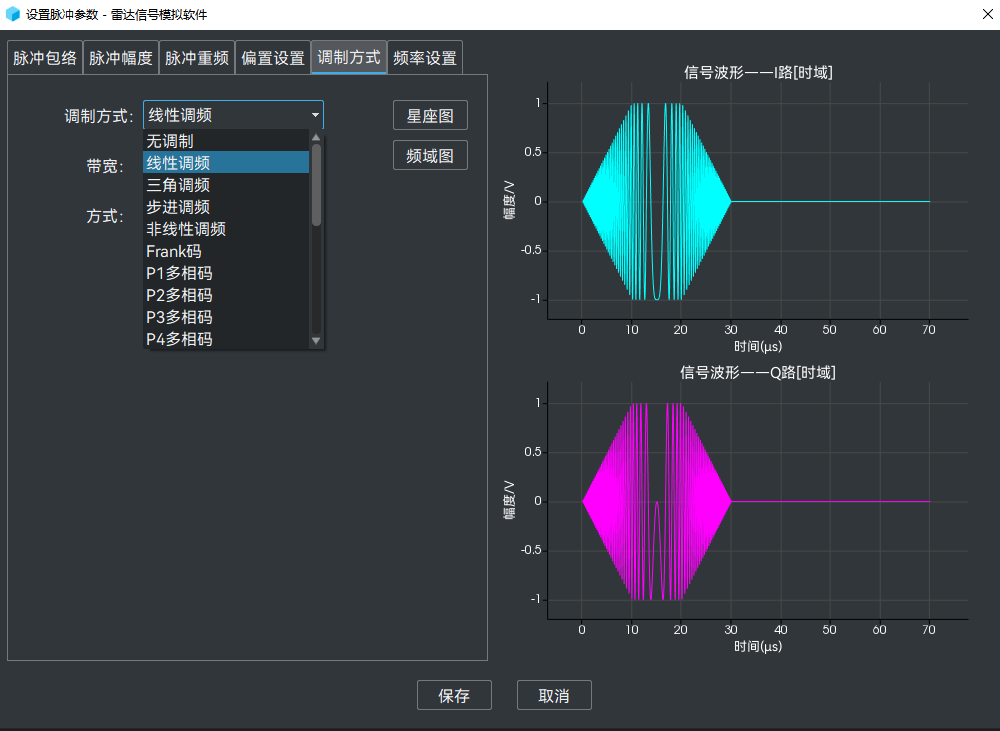

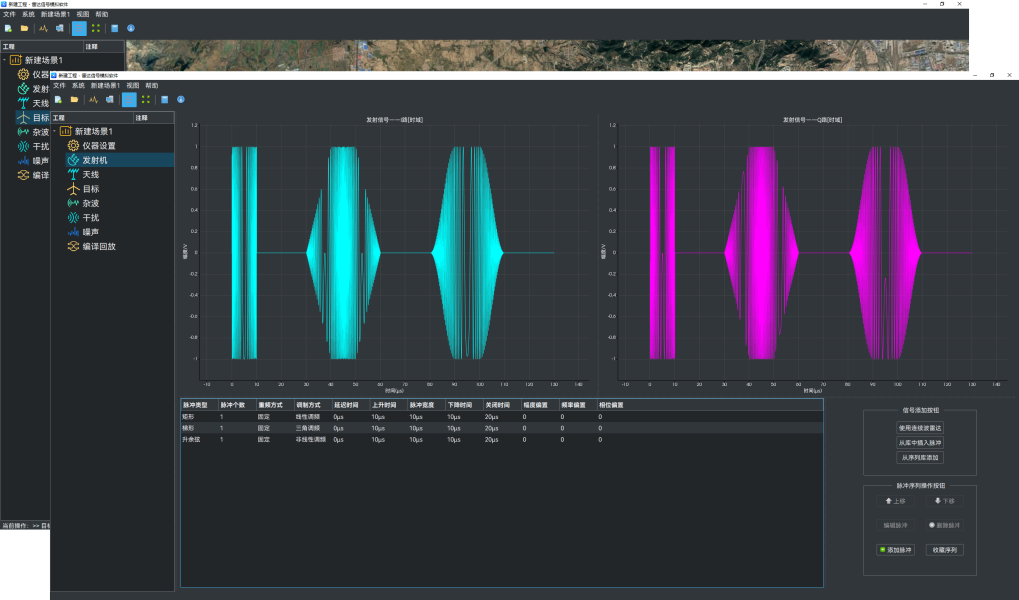

雷達信號模擬軟件內置豐富的信號波形庫，用戶可以實現對脈衝信號的控製，構建定製脈衝波形。脈衝庫中脈衝信號幅度、頻率、相位以及脈衝重頻均可靈活設置，可任意定義多種脈衝包絡樣式。雷達信號模擬軟件提供常用脈衝包絡編輯功能，包括矩形、梯形、升餘弦、根升餘弦、指數以及鋸齒包絡，用戶還可自定義脈衝包絡。此外，雷達信號模擬軟件具有豐富的脈內、脈間調製樣式，提供包括線性調頻、三角調頻、Frank碼、巴克碼、QPSK、FSK在內的多種複雜脈內調製方式。圖為具有梯形包絡的線性調頻信號，從圖中可以看出，用戶可以在多種調製樣式中進行選擇。
脈衝序列庫

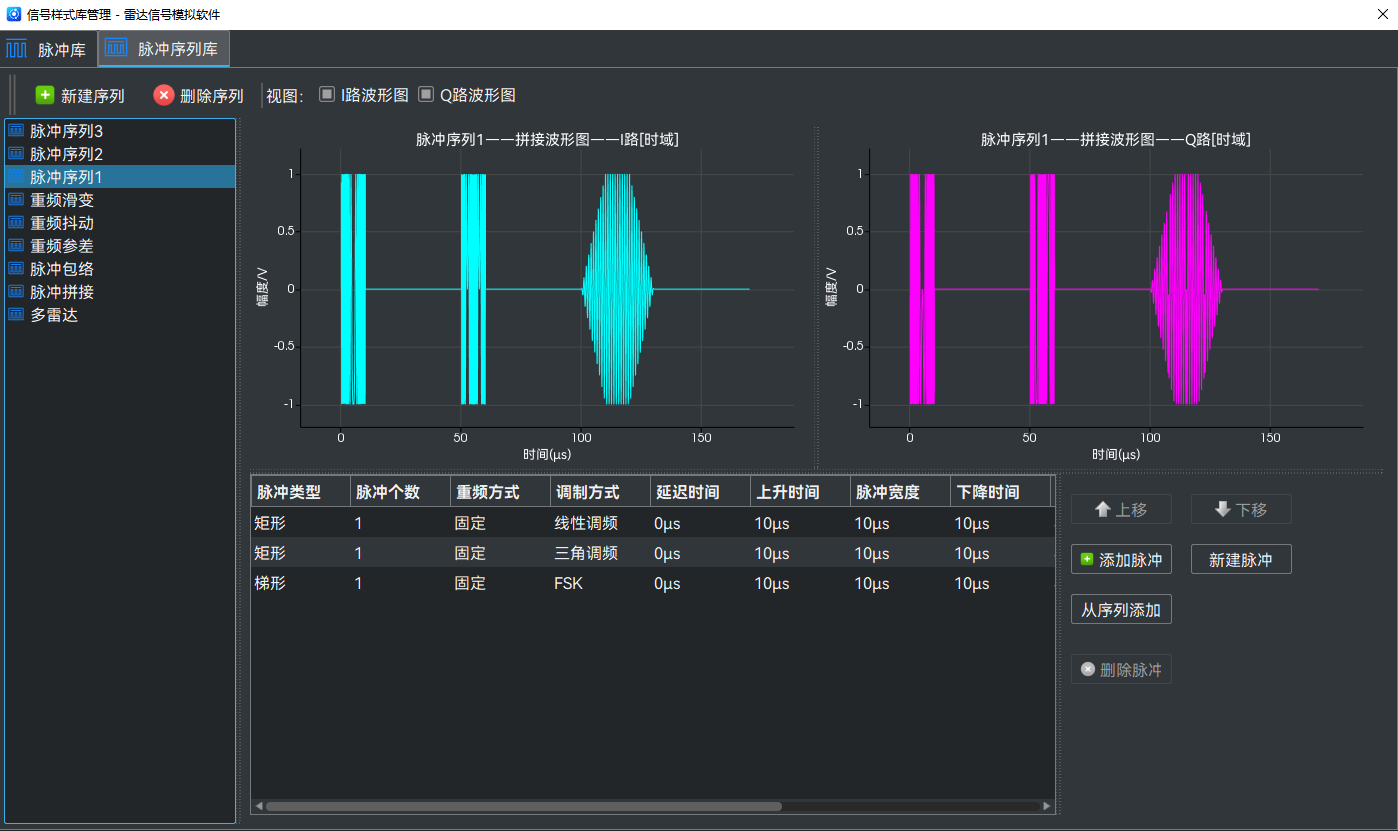

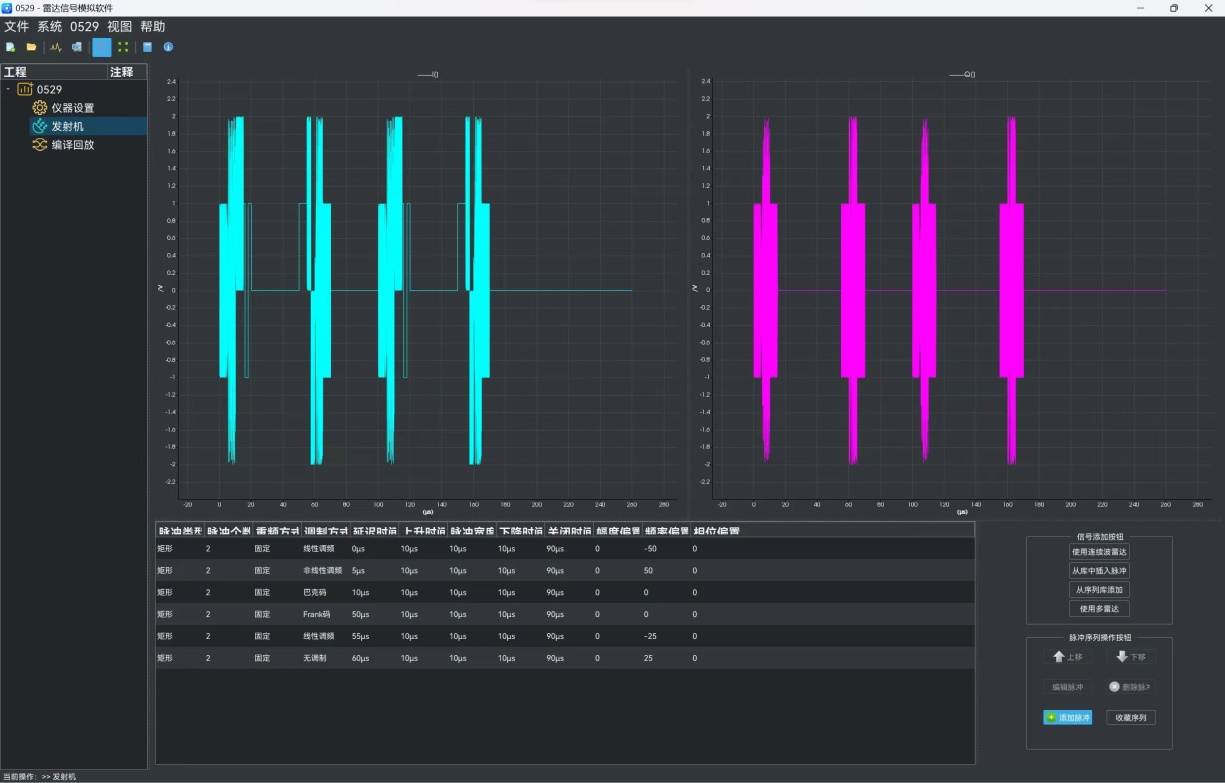

雷達信號模擬軟件內置脈衝序列庫功能，用戶可以對脈衝庫中定義的脈衝信號進行拚接建立新的脈衝序列信號。圖為雷達信號模擬軟件建立的脈衝序列信號，該序列信號共包含3個脈衝信號，分別具有不同的脈衝包絡和調製樣式。
目標模擬

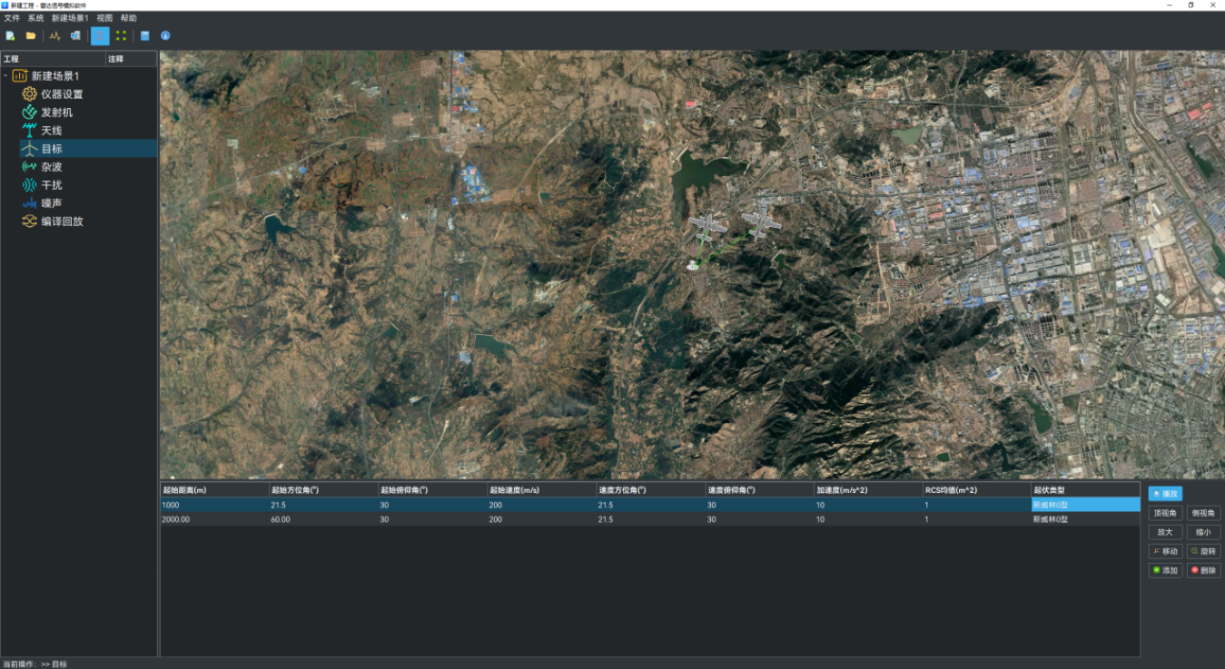

雷達信號模擬軟件最多可同時模擬64個目標的回波信號，目標可方便添加和刪除。此外，用戶可對目標的典型特征進行設置，包括目標起始位置、速度、加速度、RCS、起伏類型等。軟件內置算法可以將用戶輸入的上述目標參數轉換成信號特征，例如將速度信息轉換成多普勒信息等，最終輸出符合用戶需求的信號。圖為雷達信號模擬軟件目標設置界麵，模擬的目標個數為2。
脈內多調製信號和同時到達多脈衝信號模擬

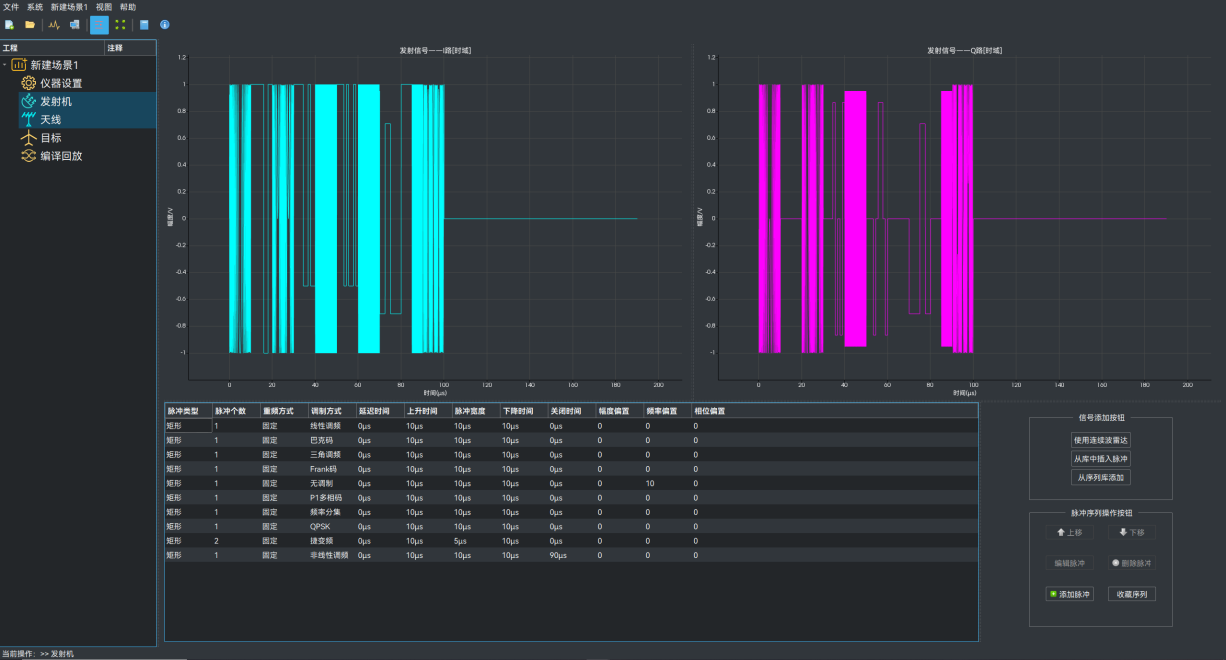

雷達信號模擬軟件支持脈內多調製及同時到達多脈衝信號模擬功能，用戶可以在一個脈衝內添加多種調製方式的雷達信號以及進行多雷達信號同時到達模擬。圖為雷達信號模擬軟件建立的脈內多調製信號模擬界麵和多雷達信號同時到達模擬界麵，該脈衝信號內部包含多種雷達信號樣式，每種雷達信號具有不同的調製樣式。
天線方向圖和掃描方式模擬

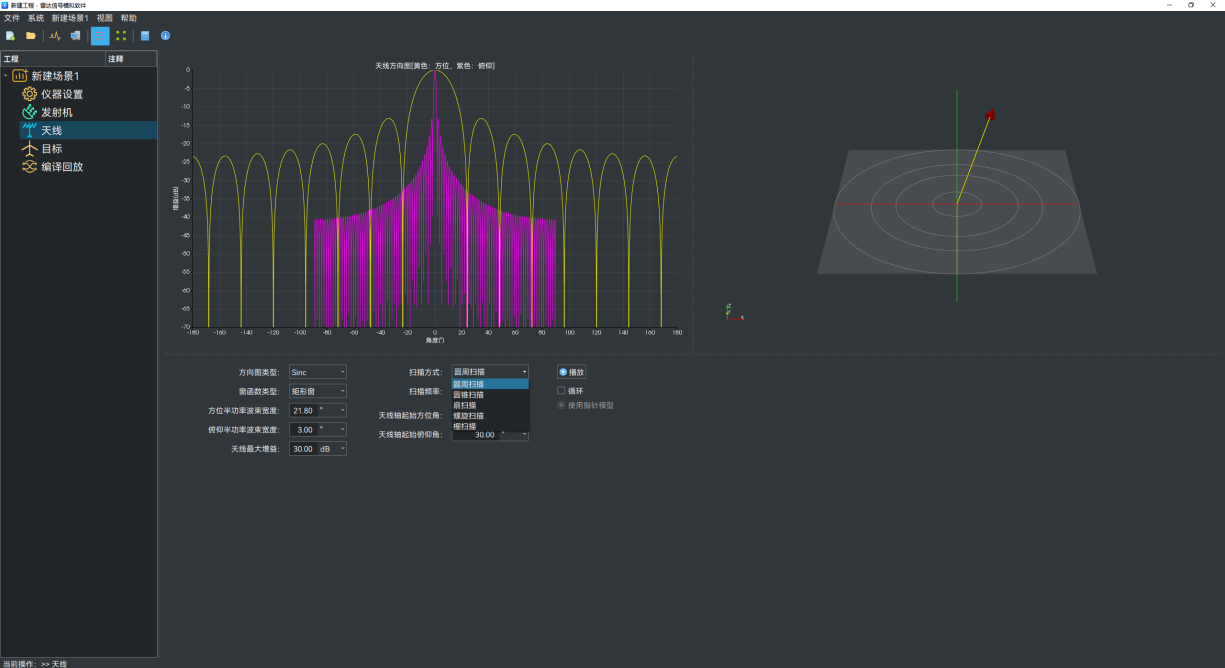

天線方向圖和掃描方式模擬是雷達回波信號模擬過程中不可或缺的步驟，主要體現在對目標回波信號的幅度調製。雷達信號模擬軟件可模擬天線圓周掃描、扇掃描、圓錐掃描、螺旋掃描和柵掃描5種天線掃描樣式，同時支持Sinc型、高斯型和自定義型3種天線方向圖類型。針對每種天線掃描樣式軟件提供有天線增益、3dB波束寬度等參數配置功能。圖為軟件天線方向圖和掃描方式設置界麵，天線方向圖為Sinc型，天線進行圓周掃描。
背景模擬

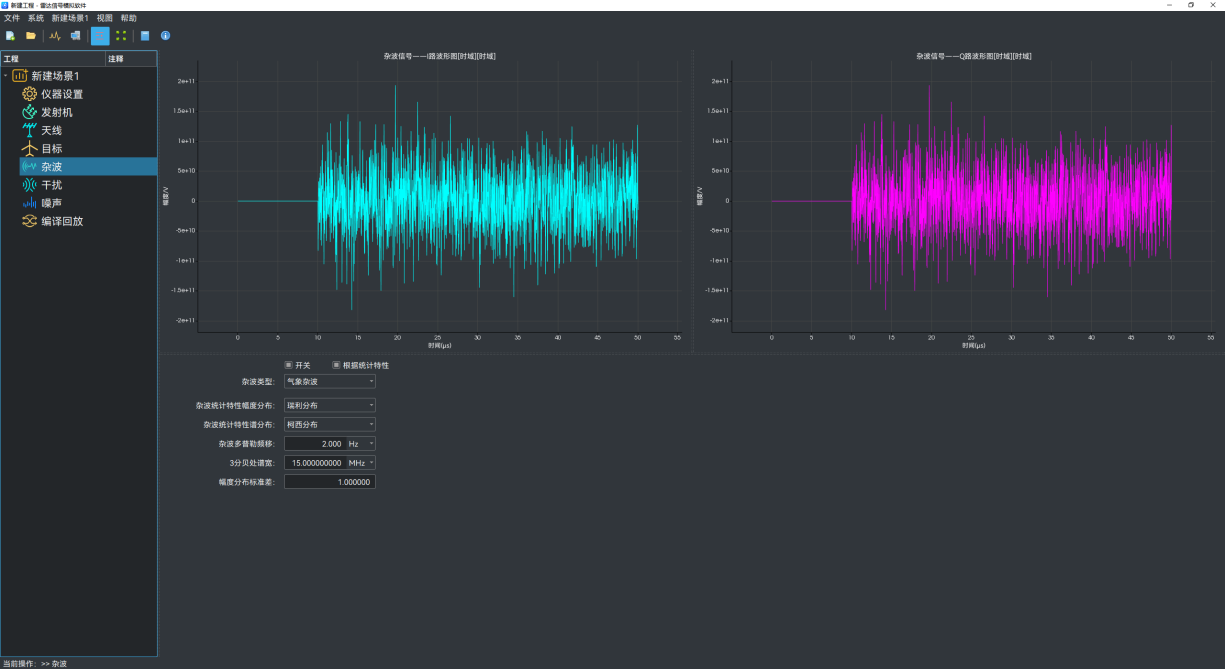

雷達信號模擬軟件可模擬豐富的雷達背景信號，支持雜波、幹擾、噪聲等背景信號模擬，結合目標信號模擬，為驗證雷達複雜背景下目標檢測性能和接收通道射頻性能提供了可能。軟件可模擬地雜波、海雜波和氣象雜波，涵蓋不同種類雷達所麵臨的雜波環境。此外，雷達信號模擬軟件可以直接通過雜波類型或雜波統計特性對雜波進行建模仿真。圖為軟件模擬產生的氣象雜波信號，幅度服從瑞利分布，譜分布為柯西分布。
背景模擬

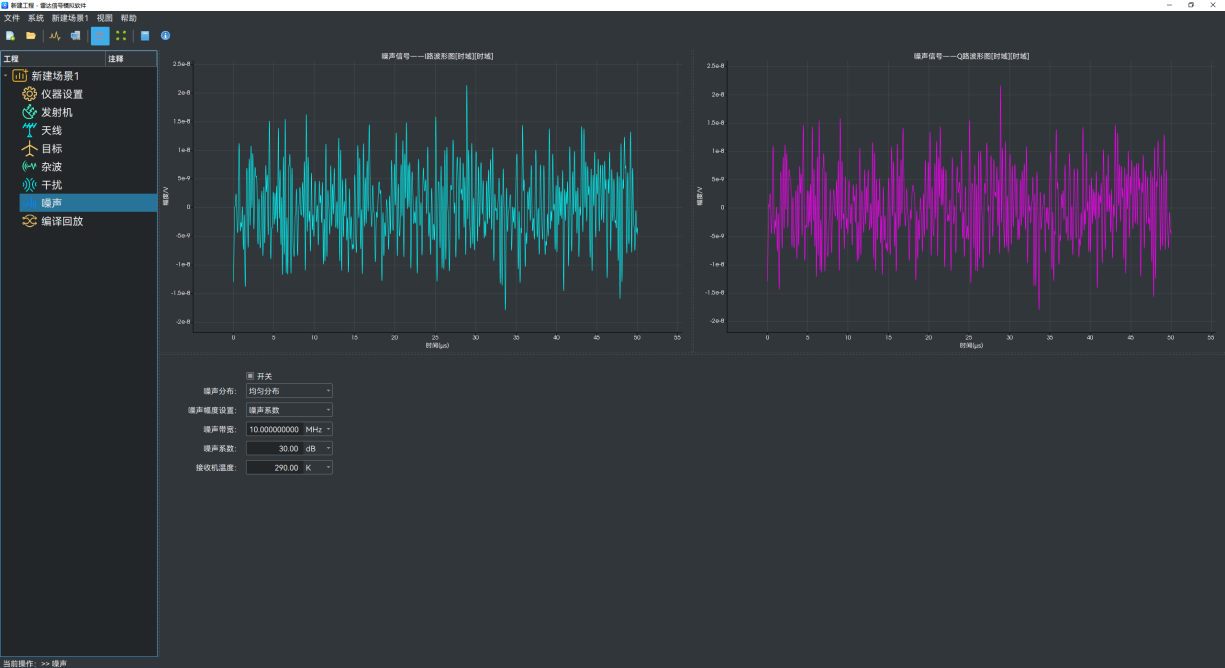

雷達信號模擬軟件可模擬兩類幹擾信號，一類為無源幹擾信號，一類為有源幹擾信號。無源幹擾主要指箔條幹擾信號，有源幹擾信號又分為壓製式幹擾信號和欺騙式幹擾信號。此外，雷達信號模擬軟件還可模擬產生均勻分布和高斯分布兩類噪聲信號，用於模擬現實雷達回波信號中的噪聲信號。圖為信號模擬軟件模擬具有均勻分布的噪聲信號。
