產品綜述

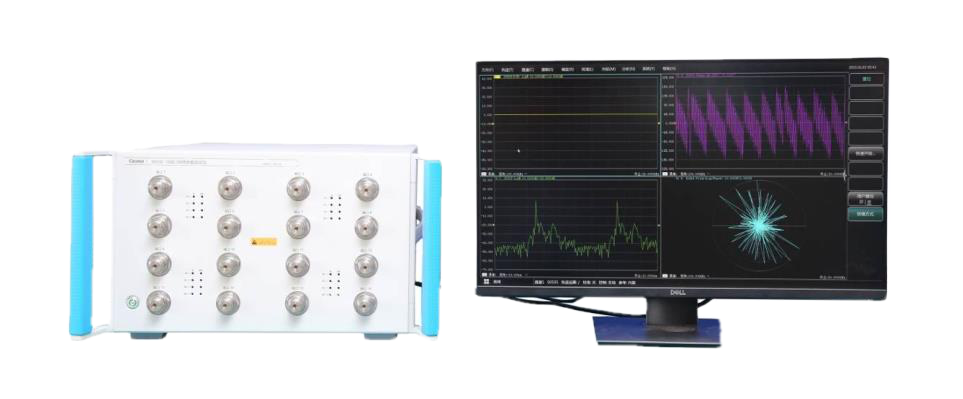

3650B/C/D多端口矢量網絡分析儀是我公司新推出的網絡參數測試類產品，基於本公司3671係列平台研發，一體化、測試速度快、無機械開關壽命問題。測量頻段覆蓋10MHz～9GHz/14GHz/20GHz， 3650係列多端口矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA等多種標準接口，主要麵向MIMO天線、濾波器、高速數字線纜和高速印製電路板的多端口網絡參數測試，除傳統頻域S參數測試，該係列多端口矢量網絡分析儀還可完成差分S參數、時域、信號完整性和幅相一致性等測試。

功能特點

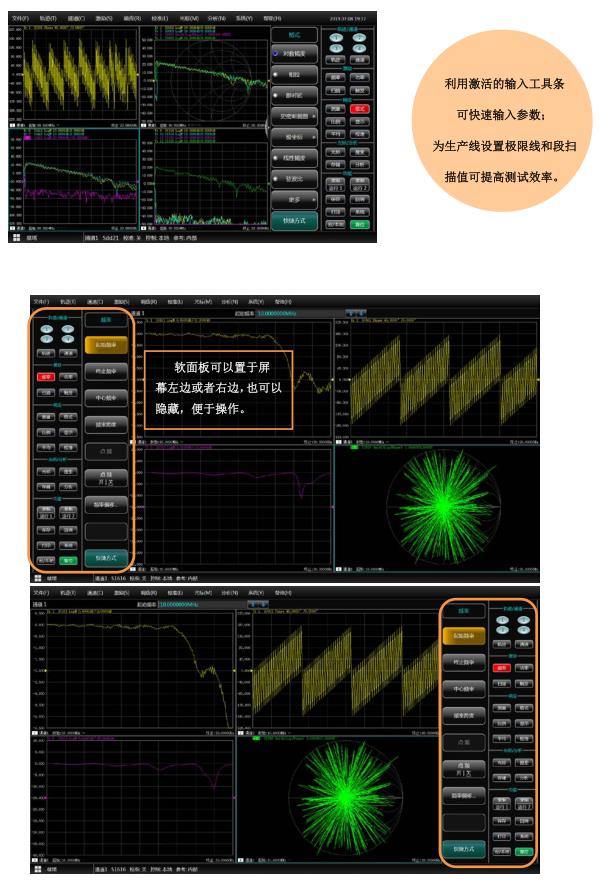

  • 人性化用戶界麵簡潔直觀，便於操作，可提高測試效率

    利用激活的輸入工具條可快速輸入參數；為生產線設置極限線和段掃描值可提高測試效率。


  • 校準類型靈活可選，兼容多種校準件

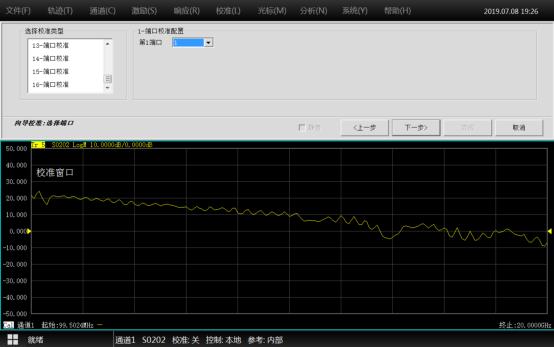

    3650係列矢量網絡分析儀提供向導校準（自動化校準）、非向導校準（使用機械校準件進行直通響應校準、直通響應與隔離校準、單端口校準、增強型響應校準、全雙端口SOLT校準、TRL校準）、電校準（ECal）等多種校準類型，可根據實際測試需要選擇同軸機械校準件以及電子校準件等多種校準件，方便不同接口類型器件的測試。


  • 多窗口顯示所有測量通道

    本產品具有多通道和多窗口顯示功能，最多支持64個通道，最多可同時顯示32個測量窗口，每個窗口最多可同時顯示16條測試軌跡，使觀測結果更加直觀，用戶使用更加方便。




  • 錄製功能實現一鍵自動化測試

    記錄用戶在使用儀器過程中所有操作步驟，同時可以隨時插入用戶編輯的提示對話框，並且準時彈出提示對話框，等待用戶確認，實現用戶交互功能，真正實現了智能儀器一鍵自動化功能。

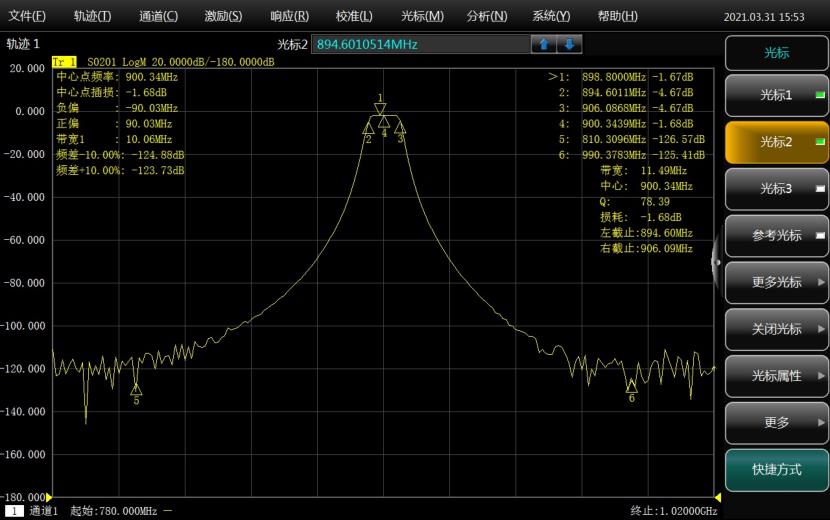

  • 大動態範圍

    3650係列矢量網絡分析儀采用基波混頻接收的設計理念，有效擴展整機的測試動態範圍，可以滿足您對大動態範圍的測試需求。


  • 全麵提升的掃描速度及掃描時間測試功能

    3650係列矢量網絡分析儀全頻段掃描，201點，600kHz中頻帶寬情況下掃描速度可達43ms，並提供一鍵式掃描時間測試功能，方便評估。


  • 時域分析可對設計進行全麵表征

    3650係列矢量網絡分析儀可通過配置時域測量選件實現測量結果頻域和時域之間的切換，用以確定器件、夾具或者電纜中的不連續點位置，實現故障精確定位。


  • 高級時域分析選件（TDR選件）

    隨著信息產業的高速發展，對網絡帶寬的需求也越來越高，需要信息設備（如大型服務器、計算機和交換機等）能夠承載的數據速率越來越快。信息設備生產商對高速互連通道中的信號完整性問題也愈發重視，傳輸鏈路的特性變化會顯著的影響信號傳輸質量，高級時域分析選件是評價高速鏈路信號傳輸質量的重要手段。

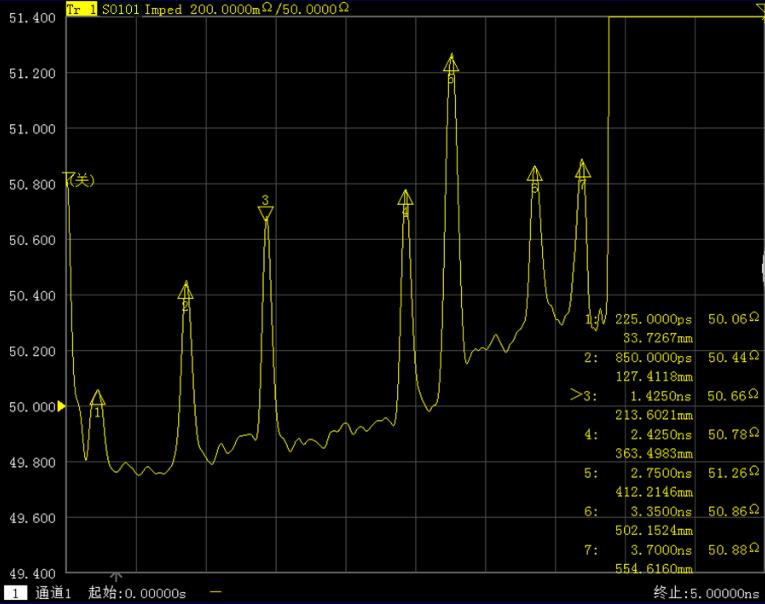

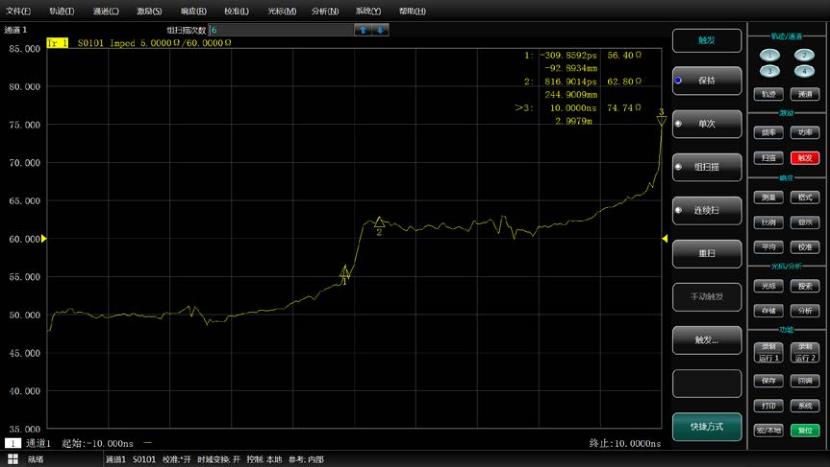

    TDR時域阻抗測試，可以非常精準的評價傳輸線上阻抗特性的變化情況，定位不連續性。

    便捷的近端與遠端串擾測試，可同時分析時域和頻域數據，用於評價多條傳輸線之間的相互影響的程度。

    3650係列矢量網絡分析儀的高級時域分析選件提供基於S參數的虛擬眼圖生成及分析功能。仿真碼型輸出單元用於產生0、1變化的數據位，然後把仿真碼型和被測件的時域衝激響應進行卷積，疊加後得到虛擬眼圖。

    根據不同的高速數字通信標準，高級時域分析選件可以使用預先定義好的眼圖模板進行高效率Pass/Fail測試。

    高級時域分析選件可以在仿真眼圖上施加抖動、噪聲等幹擾，然後通過預加重和均（jun1）衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖。


可拖動左右查看列表全部

型號

重量

功耗

溫度範圍

掃描模式

掃描駐留時間

對比

產品配置

  • 第一步:

    主機型號

    * 請先配置主機型號

  • 第二步:

    硬件選件

    * 請先配置硬件選件

  • 第三步:

    軟件選件

    * 請先配置軟件選件

  • 第四步:

    標配附件

    * 請先配置標配附件

主機型號

  • 3650D 矢量網絡分析儀

    1

  • 3650C 矢量網絡分析儀

    1

  • 3650B 矢量網絡分析儀

    1
