功能特點

• 主要特點



  l 五合一儀器

  示波器、邏輯分析儀、函數發生器、總線分析儀及數字電壓表五合一，幫助您輕鬆應對各種挑戰。

  l Any Acquire Phosphor技術

  獨創的任意捕獲及熒光顯示技術，為您提供更高的采樣率、更快的波形捕獲率、更炫麗的顯示、更深的存儲、更精確的數字觸發以及更全麵的分析。

  l 豐富的探頭選件

  支持無源探頭、高壓單端探頭、高壓差分探頭、電流探頭、邏輯探頭及有源探頭，滿足您不同場合的探頭測試需求。

  l 彩色顯示器及電容觸摸屏

  10.4英寸彩色方屏液晶顯示器，分辨率高達1024×768。電容觸摸屏，支持單點和多點觸控，快速實現波形和菜單的操作。

  l 體積小、重量輕，易攜帶

    便攜式結構，6U標準機架安裝，外設接口豐富，最大重量6.8kg。

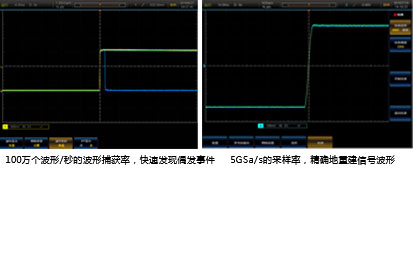

• 示波器 100萬個波形/秒的波形捕獲率，快速發現和捕獲偶發事件

  100萬個波形/秒的波形捕獲率，5GSa/s的采樣率，極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的采集時間內查看到更多的波形細節。

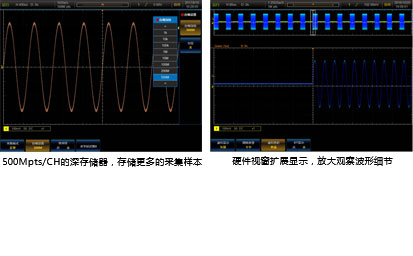

• 最高500Mpts/CH的深度存儲，全硬件視窗擴展，全局與細節的同步顯示

  500Mpts/CH的深度存儲器，示波器即使在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。全硬件視窗擴展，可局部放大觀察波形的細節，為您提供波形全局與細節的同步顯示。

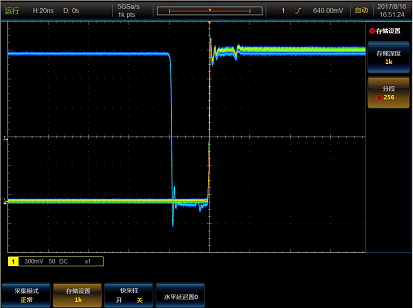

• 標配的分段存儲器采集，更有效地捕獲和存儲重要的信號

  4456係列示波器標配了分段存儲器采集，即使示波器工作在深度存儲模式下，依然可以保持快速的響應速度和屏幕更新率，同時支持波形的錄製與回放功能。

  最多131072個段的分段存儲功能

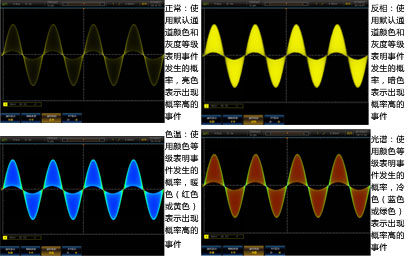

• 256級灰度等級及四種波形色彩顯示，超凡的視覺體驗

  4456係列示波器采用數字熒光三維顯示技術，通過顏色的亮暗或冷暖來表示事件發生的概率，並提供正常、反相、色溫、光譜等4種波形色彩，增強了查看偶發事件的能力。






• 豐富的觸發功能，精確的數字觸發，準確鎖定觸發事件

  4456係列示波器提供一套豐富的觸發功能，含區域觸發（可視觸發）、邊沿、脈寬、視頻、欠幅、邏輯、序列、建立保持時間、上升下降時間、高清數字視頻、串行總線觸發等，為您在紛繁複雜的采樣信息中迅速鎖定感興趣的事件。




• 強大的計算分析工具，為您提供深層次的數據挖掘與分析

  4456係列示波器提供一套完善的分析工具，包括基於波形的光標和基於屏幕的光標、42種參數自動測量、數學運算、FFT分析、高級數學、波形直方圖、統計、極限模板測試、功率測量與分析和波形錄製與回放等，為您提供深層次的數據挖掘與分析，從而滿足您多方位的測量分析需求。




  邏輯分析儀（選配）

  邏輯分析儀（選件H01）提供了16個與示波器用戶界麵高度集成的數字通道，從而簡化了操作，快速地解決模數混合信號設計與分析的問題。

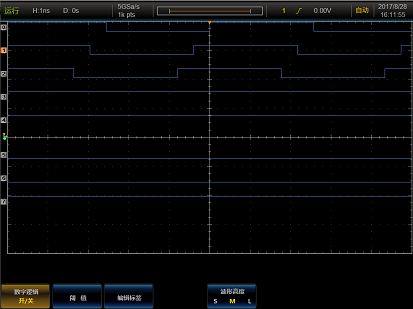

• 2.5GSa/s的高采樣率，提供了更為精細的定時分辨率

  邏輯分析儀選件可提供2.5GSa/s的定時采樣率，可為所有數字通道提供最高400ps的時間分辨率，可更加真實的反應被測信號的時序關係。

  更高的采樣率，更為精細的時間分辨率

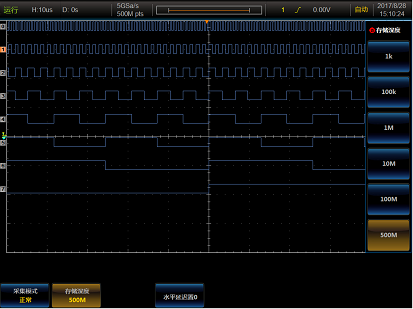

• 最高500Mpts的深度存儲，提供了長時間跟蹤記錄的能力

  最高500Mpts/CH的深度存儲器，使邏輯分析儀在捕獲長時間記錄時仍保持高的采樣率，硬件視窗擴展技術，可局部放大觀察波形的細節。




  更深的存儲器，提供更長時間的記錄能力

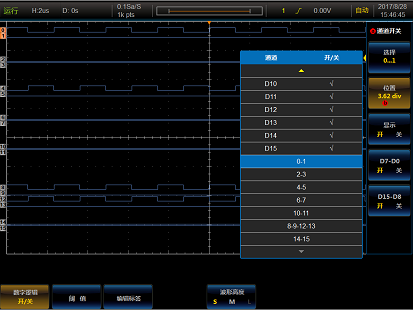

• 直觀的數字波形及分組顯示

  邏輯分析儀選件支持16個數字通道的波形彩色顯示，您可改變每通道波形的高度及其在屏幕上的顯示位置。您還可以對數字通道進行靈活的分組，並加標簽顯示。形成分組後，即可定位組內的所有通道，從而縮短傳統逐個定位通道所需的設置時間。




  靈活的分組設置，隨意設置標簽

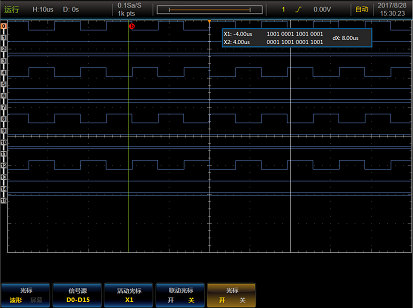

• 廣泛的測量與分析功能

  邏輯分析儀選件支持時間相關參數的自動測量功能及統計分析，支持使用光標查看所有數字通道的數值，還支持多種串行總線的觸發和解碼分析。




  函數發生器（選配）

  函數發生器（選件H02）可幫助您在設計中模擬傳感器信號或向信號添加噪聲，以進行餘量測試；同時可將示波器捕獲的模擬或數字信號傳送到任意波形存儲器中，並從函數發生器中複製出示波器所捕獲到的信號。









• 高達25MHz的多種預定義波形輸出

  函數發生器選件提供了高達25MHz的預定義波形輸出，包括正弦波、方波、斜波、脈衝、直流、噪聲、任意波、SinC、指數上升/下降、高斯、洛倫茲曲線、半正矢曲線等波形，此外還支持FM、AM、FSK等調製波形的輸出。






• 高達16k點的任意波形輸出，支持波形的電容屏觸摸輸入

  函數發生器選件提供了16k 點記錄長度的任意波形輸出功能，用於將存儲來自模擬輸入端、內部文件保存位置、U 盤或外部 PC 的波形從波形發生器中複製出來。您還可以通過電容觸摸屏對輸出的波形進行任意的編輯和修改，從而快速的產生您所需要的波形。




  總線分析儀（選配）

  總線分析儀選件（選件S04~S12）可用於觸發和解碼常用的串行總線（I^{2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553）標準上的數據包級的內容，並導出協議解碼表，存檔測試結果。}









• 支持多種總線的全硬件觸發與解碼

  總線分析儀選件提供了一套強大的串行總線觸發與分析工具，支持 I^{2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553等多種總線的自動觸發和分析，提供諸如嵌入式、汽車、計算機及音頻等串行總線的測試解決方案，基於FPGA的全硬件解碼技術，增強了捕獲偶發性串行通信誤碼的概率。}

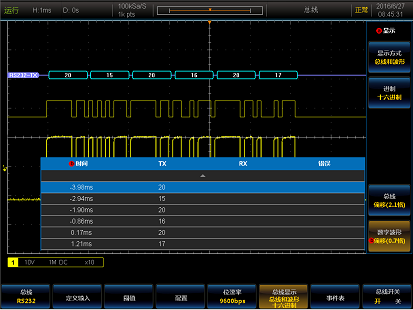

• 支持多種視圖的顯示

  總線分析儀選件除了提供傳統的數字視圖外，還提供更高級別的總線視圖顯示，方便您識別各種總線包類型，如包開始、地址、數據及包結束等；您還可以采用帶有時間標記的事件表形式查看捕獲的總線包。




• 數字電壓表

  4456係列示波器為您提供了一台4位數字電壓表和6位頻率計數器。通過複用示波器通道的方式實現電壓及頻率的測量功能，使用的探頭與通用示波器相同。

  4位電壓測量、6位頻率測量

  易用性能







• 全新電容屏觸摸，貼心設計，超強體驗

  10.4英寸電容觸摸屏，支持單點和多點觸控，快速實現波形的縮放和移動；一鍵歸零設計，快速實現水平、垂直和觸發位置的歸零，簡化操作；數字和總線小鍵盤，顯著加快輸入速度；4456係列在觸摸操作的同時，支持鼠標、按鍵操作選擇。




• 內置20餘種培訓信號輸出，為教育工作者快速裝備或升級實驗室

  4456係列示波器免費為教育工作者提供了20餘種內置培訓信號，包含正弦波、方波、三角波、鋸齒波、欠幅、重複脈衝、RF、數字猝發、RS232、CAN、LIN、FlexRay等，幫助教育工作者快速裝備或升級教學實驗室。




• 標準的6U機架，豐富的外設接口，強大的連接能力

  前後各2個USB2.0主控端口，可以簡便地把截圖、儀器設置和波形數據傳送到U盤上，也可將USB鍵盤或鼠標連接到一個USB主機端口用於輸入，還可以連接USB的打印機，用於屏幕圖像的打印。儀器後麵的視頻輸出端口可以把顯示畫麵導出到外部監視器或投影儀，便於示波器的教學應用或演示。




  6U或7U的標準機架安裝，儀器後麵標配10/100/1000BASE-T以太網端口可以簡便地連接到網絡，實現網絡的遠程程控，便於功能擴展和係統的組建。
