方案概述

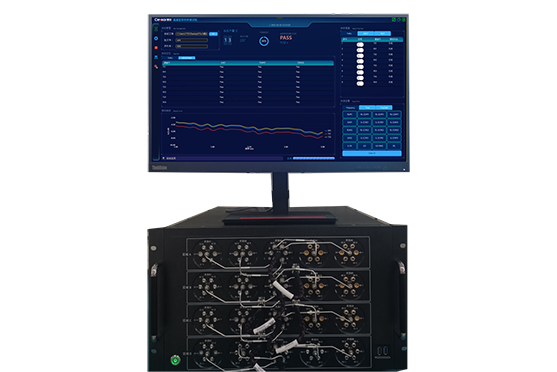

9802係列高速互聯組件測試機是8x8x在线免费视频科技針對高速互聯組件測試中待測端口規模大、測試參數複雜等係列測試難點推出的新形態測試機產品，該產品通過高集成度體係架構設計，實現高測試效率，滿足如PCIe、SAS、SATA、高速連接器等互聯組件的全參數篩選測試，適用於複雜高速互聯組件的設計驗證、產線測試、入廠複檢等測試場景。
-
-
功能特點
-
主要特點
l 小型化易搬移
l 寬頻測試能力
l 全麵的測試指標
l 出色的測試效率
l 先進的校準支持
l 完備的壽命管理
l 直觀靈活的軟件
-
小型化易搬移
整機采用6U標準機箱結構，體積小巧緊湊，符合工業標準機架式設計，占用空間小，結合高集成度和多功能性，實現了便攜性和高效測試的結合，適用於需要靈活移動和高性能測試的場景。
-
寬頻測試能力
整機頻率範圍覆蓋10MHz～50GHz，滿足互聯組件在多頻帶信號傳輸中的穩定性測試，確保其在高速互聯場景（如10Gbps、25Gbps、40Gbps及112Gbps等數字傳輸速率場景）下具有良好的信號完整性。
-
全麵的測試指標
可覆蓋高速互聯組件常見的IL DD、IL DC、IL CD、IL CC、RL DD、RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR 阻抗、TDT、Delay、Skew等10餘種指標測試，並可根據用戶測試需求擴展。
-
出色的測試效率
具備產品編碼自動識別，一鍵化測試功能，可以實現被測件的快速測試，具備定製測試報告導出和標準SNP文件存儲的能力。16個直通通道測試耗時≤31s（IF:10kHz，4001點）。
-
先進的校準支持
內置校準向導功能，根據互聯組件端口自動建立校準鏈路關係，另外配置電子校準件完成鏈路校準。采用一鍵化校準，支持校準鏈路選擇以及錯誤校準的修正；另外串擾通道采用簡化校準技術，僅通過直通校準，即可完成串擾通道校準，大幅壓縮校準時間。
-
完備的壽命管理
整機部署有輕量化開關管理平台，可通過常規瀏覽器進入，具備開關壽命統計、通信設置、鏈路手動切換等操作麵板。
-
直觀靈活的軟件
精準提煉用戶需求，采用測試應用工程文件式存儲，支持測試界麵和文本兩種編輯模式，操作門檻低；支持用戶定製化協議參數導入以及測試結果的自動判定，具備互聯組件測試結果Pass/Fail標識，具備通道各指標的結果預覽功能，具備測試結果曲線的可視化功能，具備圖形化測試報表導出功能以及遠端Mes數據上傳功能。
-
-
典型應用
技術規範
9802E/G/H技術規範
序號
功能
頻率範圍
10MHz～26.5GHz
10MHz～40GHz
10MHz～50GHz
測試對象
PCIe、SAS、SATA、高速連接器等互聯組件
支持測試項
SDD、SDC、SCD、SCC、NEXT、FEXT、PSXT、TDR 阻抗、Skew等
射頻通道數
64端口/96端口/128端口/144端口，可依據需求定製
測試效能
16個直通通道測試耗時≤31s（IF:10kHz，4001點）
開關壽命
200萬次
供電電源
220（1±10%）VAC ，50（1±5%）Hz
環境適應性
常溫
結構形式
標準上架機箱，6U高度
接口形式
3.5mm接口
2.92mm接口
2.4mm接口
訂貨信息
主機
描述
9802E
包含測試機硬件和軟件平台，含有IL DD、IL DC、IL CD、IL CC、RL DD、
RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR 阻抗、
TDT、Delay、Skew等參數測試功能，電子校準功能，S參數測試範圍
10MHz～9GHz/26.5GHz/50GHz。
標配9802E/G/H-01-2四端口校準選件、
9802E/G/H-02-1射頻通道A選件和
9802E/G/H-03-2同軸射頻電纜選件。
9802G
9802H
9802係列標準選件
序號
選件編號
名稱
功能
1
9802E/G/H-01-1
兩端口校準選件
直通通道校準，不可與9802B/E/H-01其餘選件同選
2
9802E/G/H-01-2
四端口校準選件
直通通道校準，不可與9802B/E/H-01其餘選件同選
3
9802E/G/H-02-1
射頻通道A選件
64端口測試通道配置,不可與9802B/E/H-02其餘選件同選
4
9802E/G/H-02-2
射頻通道B選件
96端口測試通道配置,不可與9802B/E/H-02其餘選件同選
5
9802E/G/H-02-3
射頻通道C選件
128端口測試通道配置,不可與9802B/E/H-02其餘選件同選
6
9802E/G/H-02-4
射頻通道D選件
144端口測試通道配置,不可與9802B/E/H-02其餘選件同選
7
9802E/G/H-03-1
同軸射頻電纜選件
1m，數量與9802E/G/H-02端口數相同
8
9802E/G/H-03-2
同軸射頻電纜選件
1.2m，數量與9802E/G/H-02端口數相同
9802係列附件
序號
名稱
數量
1
顯示器及鍵鼠套件
1套
2
電源線
1根
3
用戶手冊
1套
4
合格證
1套
-
-
