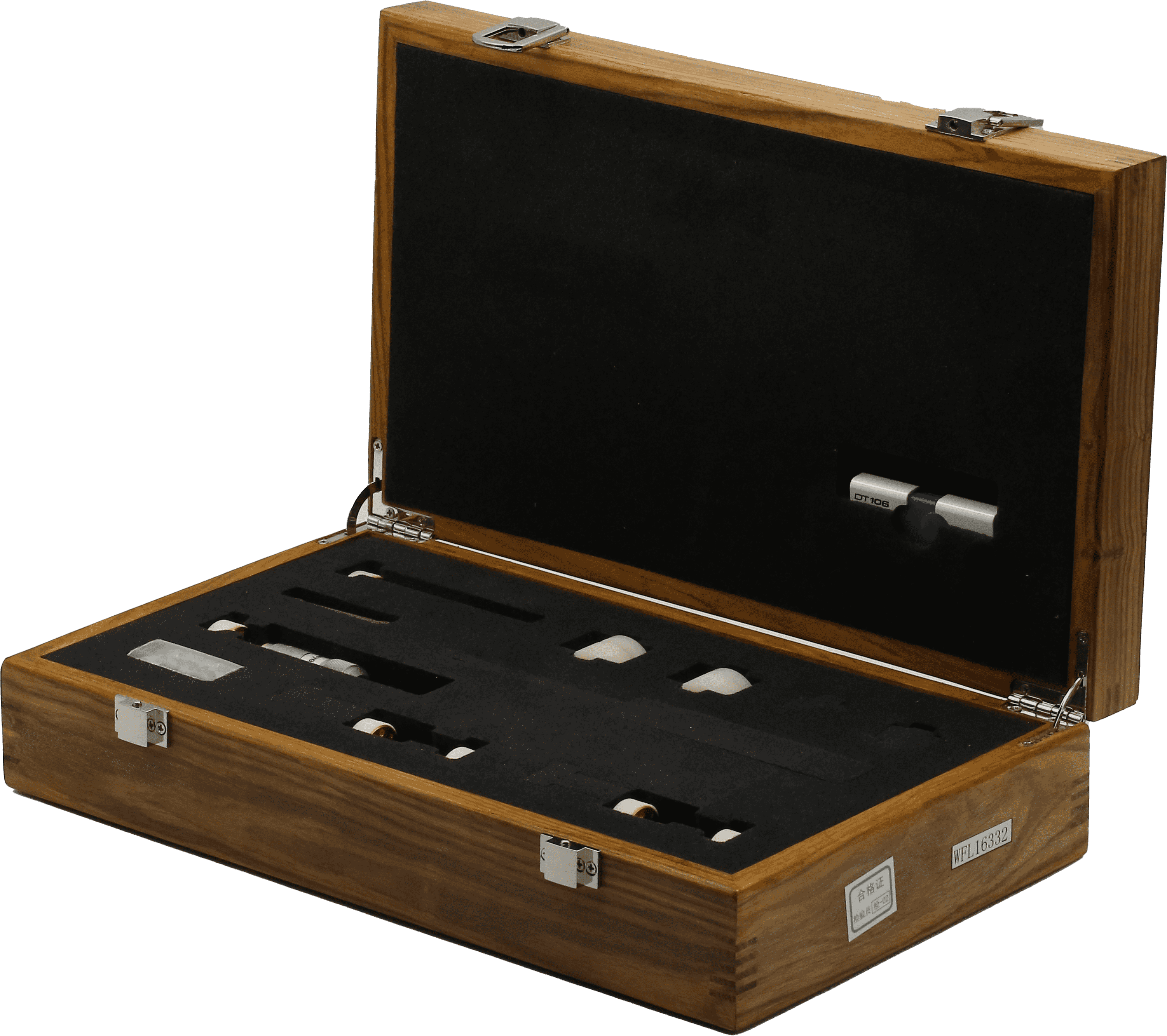

波導校準件


型號

頻率範圍（GHz）

技 術 指 標

配置清單

32112

2.6～3.95

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.15

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR284-7mm波導同軸轉接器2個

32113

3.94～6

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.15

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR187-7mm波導同軸轉接器2個

32151

3.94～6

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.15

短路塊 2個

1/8λg偏移片1個

3/8λg偏移片1個

固定負載2個

WR187-N型陽頭波導同軸轉接器1個

WR187-N型陰頭波導同軸轉接器1個

32114

4.64～7.05

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.20

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR159-7mm波導同軸轉接器2個

32115

5.88～8.17

固定負載：

VSWR＜1.03

波同軸導轉接器：

 VSWR＜1.20

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR137-7mm波導同軸轉接器2個

32116

7～10

固定負載：

 VSWR＜1.03

波導同軸轉接器：

VSWR＜1.20

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR112-7mm波導同軸轉接器2個

32117

8～12

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.20

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR90-7mm波導同軸轉接器2個

32152

9～10

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.20

短路塊 2個

1/8λg偏移片1個

3/8λg偏移片1個

固定負載2個

WR90-N型陽頭波導同軸轉接器1個

WR90-N型陰頭波導同軸轉接器1個

32154

10～15

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.20

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR75-7mm波導同軸轉接器2個

32118

12～18

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.20

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR62-7mm波導同軸轉接器2個

32119

18～26.5

固定負載：

VSWR＜1.03

波導同軸轉接器：

VSWR＜1.20

短路塊 2個

1/4λg偏移片2個

固定負載2個

WR42-3.5mm（f）波導同軸轉接器2個

32101

26.5～40

固定負載：

VSWR＜1.032

滑動負載：

 VSWR＜1.032

短路塊 2個

1/4λg偏移片2個

直波導2個

固定負載1個

滑動負載1個

32157

33～50

固定負載：

VSWR＜1.06

滑動負載：

 VSWR＜1.06

短路塊 2個

1/4λg偏移片2個

直波導2個

固定負載1個

滑動負載1個

32121K

40～60

固定負載：

VSWR＜1.06

滑動負載：

VSWR＜1.06

短路塊 1個

1/4λg偏移片1個

直波導2個

固定負載1個

滑動負載1個

32156

50～75

固定負載：

VSWR＜1.06

滑動負載：

 VSWR＜1.06

短路塊 1個

1/4λg偏移片1個

直波導2個

固定負載1個

滑動負載1個

32155N

60～90

固定負載：

VSWR＜1.06

滑動負載：

 VSWR＜1.07

短路塊 2個

1/4λg偏移片2個

直波導2個

固定負載1個

滑動負載1個

32141

75～110

固定負載：

VSWR＜1.065

滑動負載：

VSWR＜1.065

短路塊 1個

1/4λg偏移片1個

直波導2個

固定負載1個

滑動負載1個

32155Q

90～140

固定負載：

 VSWR＜1.07

滑動負載：

VSWR＜1.085

短路塊 2個

1/4λg偏移片2個

直波導2個

固定負載1個

滑動負載1個

32155

110～170

固定負載：

 VSWR＜1.06

滑動負載：

 VSWR＜1.06

短路塊 1個

1/4λg偏移片1個

直波導2個

固定負載1個

滑動負載1個

32155R

140～220

固定負載：

VSWR＜1.085

短路塊2個

1/4λg偏移片2個

固定負載2個

直波導2個

20301

170～220

固定負載：

 VSWR＜1.085

短路塊 2個

1/4λg偏移片2個

固定負載2個

直波導2個

32155S

170～260

固定負載：

VSWR＜1.095

短路塊 2個

1/4λg偏移片2個

直波導2個

固定負載2個

20302

220～325

固定負載：

 VSWR＜1.11

短路塊 2個

1/4λg偏移片2個

固定負載2個

直波導2個

32155T

260～400

固定負載：

 VSWR＜1.12

短路塊2個

1/4λg偏移片2個

固定負載2個

直波導2個

20301T

325～500

固定負載：

VSWR＜1.12

短路塊 2個

1/4λg偏移片2個

固定負載2個

直波導2個

32155UB

400～600

固定負載：

VSWR＜1.15

短路塊2個

1/4λg偏移片2個

固定負載2個

直波導2個

32155UA

500～750

固定負載：

VSWR＜1.25

短路塊2個

1/4λg偏移片2個

固定負載2個

直波導2個

32155V

750～1100

固定負載：

VSWR＜1.3

短路塊2個

1/4λg偏移片2個

固定負載2個

直波導2個
