固溶工藝對不鏽鋼管（guǎn）件的影響

不鏽鋼（gāng）管件生產企業（yè），要考慮到管件生產成本，但更要考慮到防止腐蝕和提高產品質量的因素，因此，不鏽鋼管件生產過程采取固（gù）溶工藝，增強管件安全性是十分必要的，熱處理工藝對管件品（pǐn）質和安全起著至關重要的作（zuò）用。據了解（jiě）有少數企（qǐ）業在管件生產中為節約成本，沒有采取固溶處（chù）理，僅（jǐn）用拋光噴砂等方法處理，掩蓋了管件（jiàn）的缺陷和不足，這將給（gěi）管件使用帶來永（yǒng）久的隱（yǐn）患。

      奧氏體不鏽鋼通過熱處理來軟化，將不鏽鋼加（jiā）熱到950～1150℃左右，保（bǎo）溫一定時間，使碳化物和（hé）各種合金元素均勻地溶解於奧氏體中，稱之（zhī）為固溶處理（lǐ）。

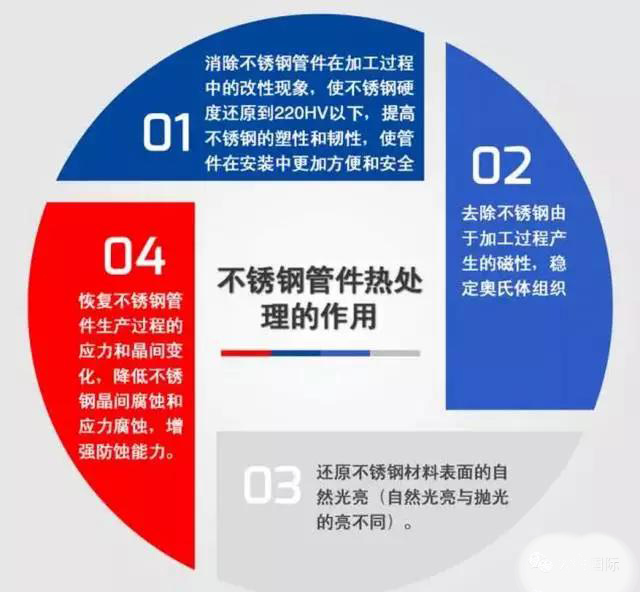

不（bú）鏽鋼管件經過成型、焊接等工藝加工後，金屬分子結構、磁性（xìng）和物理性能發生了（le）變化（huà）。通過氣氛保護固溶工藝能夠恢複在加工後（hòu）受到影響的抗腐蝕能力，同時（shí）得（dé）到不鏽鋼需要的硬度，保證不鏽鋼最佳使用性能。經（jīng）過固溶（róng）處理後的不鏽鋼管件，具有良好的改善作用：

1、消除不鏽鋼管件在加工過程（chéng）中的改性現象，使不鏽鋼硬度還原到220HV以下（xià），提高不鏽鋼（gāng）的塑性和（hé）韌性，使管件在安（ān）裝（zhuāng）中更加方便和安全。

2、恢複不（bú）鏽鋼管件生產過程的應力和（hé）晶（jīng）間（jiān）變化，降低不鏽鋼晶間腐蝕和應力腐蝕，增強防蝕能力。

3、去除不鏽鋼（gāng）由於加工過程產生的磁性，穩定奧氏體組織。

4、還原不鏽鋼材料表麵的自然光亮（自然光亮與拋光（guāng）的亮不同）。

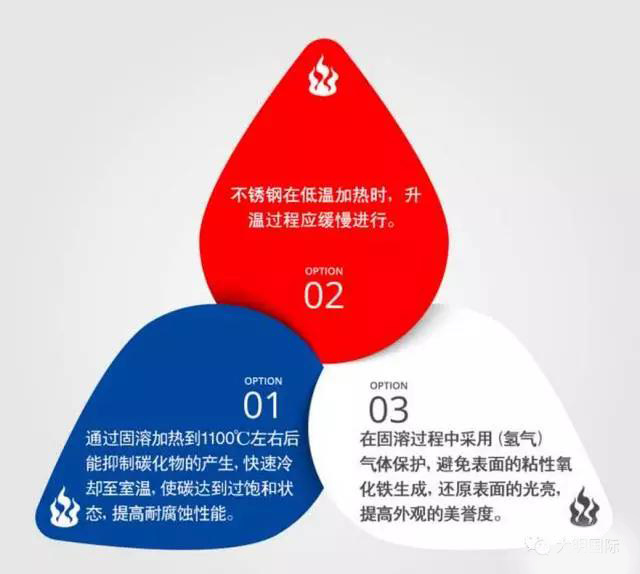

不鏽鋼（gāng）是一種特殊（shū）的鋼種，由於鎳、鉻（gè）等合金化元素的存在，其熱（rè）處理與普通鋼熱處理有不同的特點：

1、不鏽鋼的導熱（rè）係數較（jiào）低，在常溫時導熱係數僅為碳鋼的27%，並隨加熱溫度的提高，不鏽（xiù）鋼的導熱特性，差別逐漸減少。因此，不鏽鋼在低溫加熱時，升（shēng）溫過程應緩慢進行。

2、奧氏體不鏽鋼通過固溶加熱到1100℃左右後，能抑製碳化物的產（chǎn）生，然後快速冷卻至（zhì）室溫，使碳達到過飽和狀態，可大幅度提高（gāo）不鏽鋼耐腐蝕性能。

3、管件（jiàn）在固溶過程中采用（氫氣）氣體保護，避免不鏽鋼表麵（miàn）的粘性氧化鐵生成，還原不鏽鋼表麵的光亮，提高外觀的美譽度。

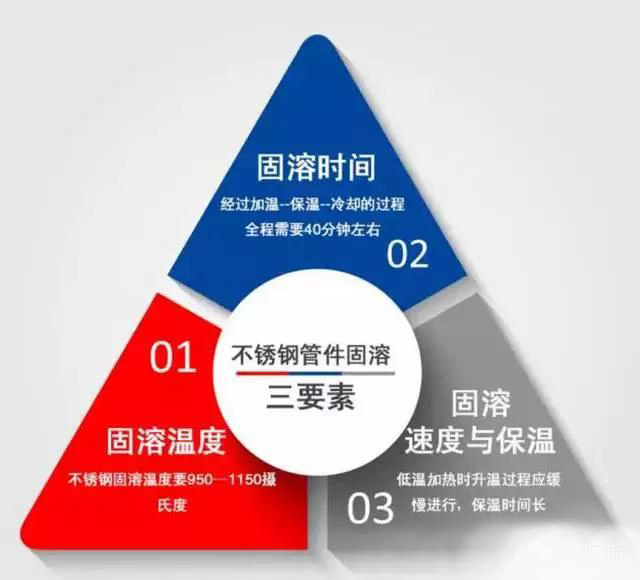

不鏽鋼（gāng）管件固溶工藝的優劣對（duì）不（bú）鏽鋼的耐蝕性、外（wài）觀亮度有很（hěn）大影（yǐng）響，而且對不鏽鋼的加工性能，起著決（jué）定（dìng）性的作（zuò）用。因此，不鏽鋼的（de）熱處理工藝，在不鏽鋼管件生產中處於（yú）十（shí）分重（chóng）要的地位。

1、固溶溫度。根（gēn）據不鏽鋼化學成分的特點，不鏽鋼固溶溫度要（yào）950—1150攝氏度，才（cái）能達到（dào）軟化效果，使不鏽鋼硬度還原到220HV以內，達到管道安裝卡壓（yā）質量要求。如果溫度控製不合理，容易（yì）出現各（gè）種質量缺陷。

2、固（gù）溶時間。奧氏體不鏽鋼在加熱過程（chéng）中（zhōng），鋼中殘餘鐵素體含量（liàng）隨加熱時間的延長而減少。因此，不鏽鋼管件固溶處理應控製（zhì）在1050℃左右，使碳達到飽和狀態，提高耐蝕性。而後在空氣中快速冷卻，以達到固溶（róng）效果。

3、固溶速度與保（bǎo）溫。不鏽鋼的導熱係數較（jiào）低，在常溫時導熱係數（shù）僅為碳鋼的27%，因此，不鏽鋼在低溫加熱時升溫過程應緩慢進行。如果加熱速（sù）度過（guò）快，容易產（chǎn）生變形，在固溶（róng）中應控製不鏽鋼升溫速度，並注（zhù）意保溫時間。如316L鋼在1100℃左右，保溫時間長，殘餘鐵素體的含量會不斷減少。

我們在固溶生產中，不鏽鋼管件固溶要經過加溫--保溫--時間冷卻的過程，全（quán）程需要40分鍾左右。

湖南香蕉影视管業有限公司  www.jxdxs.cn   湖南不鏽鋼管廠，薄壁不鏽鋼管
